IEC 60529 IP6X ڈسٹ ٹیسٹ چیمبر کیا ہے؟

ڈسٹ پروٹیکشن ٹیسٹنگ ان مصنوعات کے لیے ضروری ہے جو ڈیمانڈنگ ماحول میں استعمال ہوتی ہیں جیسے کہ آٹوموٹیو سسٹم، الیکٹرانکس، اور صنعتی آلات۔ باریک ذرات دیواروں میں داخل ہو سکتے ہیں، حساس اجزاء کو نقصان پہنچا سکتے ہیں اور مصنوعات کی وشوسنییتا کو کم کر سکتے ہیں۔ ان خطرات کو روکنے کے لیے، مینوفیکچررز کنٹرول شدہ لیبارٹری کے آلات پر انحصار کرتے ہیں جو حقیقی-دنیا کی دھول کے حالات کو دوبارہ تیار کر سکتے ہیں اور مصنوعات کی مارکیٹ تک پہنچنے سے پہلے سیلنگ کی کارکردگی کی تصدیق کر سکتے ہیں۔

حال ہی میں، تھائی لینڈ کے ایک گاہک نے استعمال کرنے کے بعد مثبت رائے کا اشتراک کیا۔LIB IEC 60529 IP6X ڈسٹ ٹیسٹ چیمبر.اپنے پیغام میں، کین سے واچرین نے لکھا:"سپورٹ کے لیے آپ کا شکریہ۔ ڈسٹ ٹیسٹر اچھا سامان ہے۔"یہ تاثرات اس بات کی عکاسی کرتا ہے کہ کس طرح قابل اعتماد ڈسٹ سمولیشن کا سامان لیبارٹریوں اور مینوفیکچررز کو مستحکم، دوبارہ قابل ٹیسٹنگ انجام دینے اور اپنی مصنوعات کی دھول سے بچاؤ کی کارکردگی کو اعتماد کے ساتھ درست کرنے میں مدد کرتا ہے۔

ایک IP6X ڈسٹ ٹیسٹ چیمبر کا استعمال کسی پروڈکٹ کی دھول کو اس کے احاطہ میں داخل ہونے سے روکنے کی صلاحیت کا جائزہ لینے کے لیے کیا جاتا ہے۔الیکٹرانکس، آٹوموٹیو پرزوں، بیرونی آلات، اور سخت ماحول میں کام کرنے والے صنعتی آلات کے لیے دھول-کا سخت تحفظ ضروری ہے۔

چیمبر کو ماحولیاتی اعتبار کی جانچ کو تیز کرنے کے لیے تیار کیا گیا تھا۔قدرتی ماحول میں، دھول کی نمائش میں مہینوں یا سال لگ سکتے ہیں سیلنگ کے مسائل کو ظاہر کرنے میں۔ ایک ڈسٹ چیمبر صرف چند گھنٹوں میں ہائی-کنسٹریشن ڈسٹ کنڈیشنز کو دوبارہ تیار کرتا ہے، جس سے انجینئرز ڈیزائن کی کمزوریوں کی فوری شناخت کر سکتے ہیں۔

کام کرنے کا اصول ایک کنٹرول شدہ عمودی دھول کی گردش کے نظام پر انحصار کرتا ہے۔تقریبا کے ایک ذرہ سائز کے ساتھ ٹیلکم پاؤڈر50 μmورک روم میں انجکشن لگایا جاتا ہے اور ہوا کے بہاؤ کے ذریعہ گردش کیا جاتا ہے۔ عمودی گردش کا راستہ پورے چیمبر میں دھول کو یکساں طور پر تقسیم کرتا ہے تاکہ ہر ٹیسٹ کے نمونے کو یکساں نمائش حاصل ہو۔

درجہ حرارت اور ہوا کے بہاؤ کو مسلسل جانچ کے حالات کو برقرار رکھنے کے لیے احتیاط سے کنٹرول کیا جاتا ہے۔حرارتی ٹیوبیں اندرونی درجہ حرارت کو مستحکم کرتی ہیں۔35 ڈگری یا 45 ڈگری، دھول کے ذرات کو ایک ساتھ جمع ہونے سے روکتا ہے۔ ایک ہی وقت میں، ایک جالی چھلنی (تقریبا55–75 μm) بڑے ذرات کو فلٹر کرتا ہے لہذا سسٹم میں صرف باریک دھول گردش کرتی ہے۔

مستحکم دھول کا ارتکاز درست اور دوبارہ قابل جانچ کے نتائج کو یقینی بناتا ہے۔کی ایک عام دھول کا ارتکاز2 کلوگرام/م³ٹیسٹ سائیکل کے دوران برقرار رکھا جاتا ہے. یہ ماحول ریگستان، تعمیرات، یا صنعتی ماحول میں استعمال ہونے والی مصنوعات کی طرف سے درپیش حقیقی-دنیا کی دھول کے حالات کی قریب سے نمائندگی کرتا ہے۔

آئی پی ٹیسٹ چیمبر کے لیےدھول مزاحم ٹیسٹنگ



1. موثر IP6X ڈسٹ انگریس ٹیسٹ چیمبر

2. قابل اعتماد ہوا اور بارش کی جانچ MIL-STD-810

3. جامع IP6X IP5X انگریس ٹیسٹ چیمبر

4. پریسجن IPX6K ٹیسٹ چیمبر

5. پائیدار IPX5 IPX6 واٹر جیٹنگ ٹیسٹ چیمبر

6. IEC 60529 IPX9k کا سامان

7. جدید IP65 ٹیسٹ کا سامان

سب سے زیادہ استعمال ہونے والا دھول سے بچاؤ کا معیار IEC 60529 ہے۔یہ بین الاقوامی معیار Ingress Protection (IP) درجہ بندی کے نظام کی وضاحت کرتا ہے، جو اس بات کی درجہ بندی کرتا ہے کہ آلات ٹھوس ذرات اور پانی کے داخلے کے خلاف کس حد تک مزاحمت کرتے ہیں۔

آئی پی ریٹنگ سسٹم میں، پہلا ہندسہ ٹھوس ذرات کے خلاف تحفظ کی نمائندگی کرتا ہے۔
پیمانہ IP0X سے IP6X تک ہے:

1. IP5X - دھول سے محفوظ (محدود دھول کی اجازت)

2. IP6X – مکمل طور پر دھول-تنگ

IP6X کو جانچ کے دوران کسی بھی دھول کے داخلے کو روکنے کے لیے دیوار کی ضرورت ہوتی ہے۔IEC 60529 کے مطابق، ٹیسٹ کو ایک ایسے چیمبر میں گردش کرنے والے ٹیلکم پاؤڈر سے بھرا ہوا کم از کم 8 گھنٹے تک چلنا چاہیے جبکہ دھول کی ایک کنٹرول شدہ حراستی کو برقرار رکھا جائے۔

ویکیوم پریشر کچھ ٹیسٹ کے نمونوں پر لگایا جا سکتا ہے۔اگر آلے کے انکلوژر میں اندرونی گہاوں پر مشتمل ہے، تو 2 kPa (20 mbar) کا ویکیوم پریشر دھول کے دخول کی حوصلہ افزائی کے لیے لگایا جا سکتا ہے، جس سے ٹیسٹ مزید سخت ہو جاتا ہے۔

اضافی معیارات بھی اسی طرح کے ڈسٹ ٹیسٹنگ اصولوں کا استعمال کرتے ہیں۔مثال کے طور پر:

1. ISO 20653- بڑے پیمانے پر آٹوموٹو ٹیسٹنگ میں استعمال کیا جاتا ہے۔

2. IEC 60068-2-68- ماحولیاتی تخروپن کی جانچ

3. ASTM D1739- صنعتی مواد کی نمائش کی جانچ

یہ معیار اس بات کو یقینی بناتے ہیں کہ لیبارٹری میں جانچے گئے پروڈکٹس قابل اعتماد طریقے سے دھول بھرے اصلی-دنیا کے ماحول میں کام کر سکتے ہیں۔

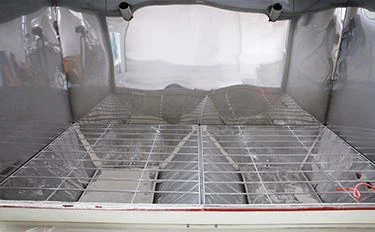

ٹیسٹ ایریا	LAN اور USB	کنٹرولر

1. درست ڈسٹ سمولیشن حقیقت پسندانہ ٹیسٹ ماحول کو یقینی بناتا ہے۔
چیمبر 50 μm ٹیلکم پاؤڈر استعمال کرتا ہے اور 2 kg/m³ کی دھول کا ارتکاز برقرار رکھتا ہے، حقیقی ماحولیاتی دھول کی نمائش کو قریب سے نقل کرتا ہے۔ عمودی ہوا کا بہاؤ گردش ذرات کو یکساں طور پر تقسیم کرتا ہے، مستقل نتائج کو یقینی بناتا ہے۔

2. پائیدار مواد طویل-ٹیسٹنگ کی بھروسے کی حمایت کرتا ہے۔
ورک روم کو SUS304 سٹینلیس سٹیل سے بنایا گیا ہے، جو سنکنرن اور درجہ حرارت کے اتار چڑھاؤ کے خلاف مزاحمت کرتا ہے۔ بیرونی حصے میں حفاظتی کوٹنگ کے ساتھ 4 ملی میٹر A3 سٹیل استعمال ہوتا ہے، جو مسلسل آپریشن کے لیے طاقت فراہم کرتا ہے۔

3. اعلی درجے کا پی آئی ڈی کنٹرول پیرامیٹر کے درست انتظام کی اجازت دیتا ہے۔
قابل پروگرامرنگ ٹچ اسکرین کنٹرولرحمایت کرتا ہے120 ٹیسٹ پروگرام ہر ایک میں 99 سیگمنٹس تک. آپریٹرز ٹیسٹنگ ڈیٹا کے حقیقی وقت کے منحنی خطوط کو دیکھتے ہوئے دھول کی گردش، درجہ حرارت، اور نمائش کے وقت کو کنٹرول کر سکتے ہیں۔

4. واضح مشاہدہ جانچ کی کارکردگی کو بہتر بناتا ہے۔
چیمبر میں ایک شامل ہے۔وائپر اور اندرونی روشنی کے ساتھ ونڈو کو دیکھنا، انجینئرز کو چیمبر کھولے بغیر یا دھول کے ماحول کو پریشان کیے بغیر ٹیسٹ کے نمونے کا مشاہدہ کرنے کی اجازت دیتا ہے۔

5. لچکدار نمونے کی جگہ کا تعین بہت سی مصنوعات کی اقسام کو سپورٹ کرتا ہے۔
معیاری نمونہ ہولڈر سپورٹ کرتا ہے۔50 کلو، اور حسب ضرورت فکسچر چھوٹے الیکٹرانکس جیسے ہیڈ فون سے لے کر بڑے آٹوموٹیو اجزاء تک کے آلات کی جانچ کی اجازت دیتے ہیں۔

6. ایک محفوظ برقی مقناطیسی دروازے کا تالا حفاظت کو یقینی بناتا ہے۔
ٹیسٹنگ کے دوران دروازہ مضبوطی سے بند رہتا ہے، دھول کے اخراج کو روکتا ہے اور ٹیسٹنگ کے مستحکم حالات کو برقرار رکھتے ہوئے آپریٹر کی حفاظت کو یقینی بناتا ہے۔

Q1: چھوٹے ٹیسٹ آئٹمز جیسے ہیڈ فون کو چیمبر میں کیسے رکھا جائے؟
IEC 60529 کے مطابق، چھوٹے نمونوں کو یا تو قدرتی طور پر ہولڈر پر رکھا جا سکتا ہے یا چیمبر کے اندر معطل کیا جا سکتا ہے۔ LIB چیمبرز میں ایک بیم کا ڈھانچہ شامل ہوتا ہے جو ہلکے وزن کے آلات کو محفوظ طریقے سے لٹکانے کی اجازت دیتا ہے، یکساں دھول کی نمائش کو یقینی بناتا ہے۔

Q2: چیمبر 35 ڈگری یا 45 ڈگری درجہ حرارت کو کیسے برقرار رکھتا ہے؟
چیمبر پی آئی ڈی سسٹم کے زیر کنٹرول حرارتی ٹیوبوں کا استعمال کرتا ہے۔ ہدف کے درجہ حرارت تک پہنچنے کے بعد، کنٹرولر اندرونی درجہ حرارت کو مستحکم رکھنے کے لیے خود بخود ہیٹنگ آؤٹ پٹ کو ایڈجسٹ کرتا ہے۔

Q3: کیا چیمبر بھاری ٹیسٹ بوجھ کو سنبھال سکتا ہے؟
جی ہاں 100 کلوگرام سے کم بوجھ کے لیے، سیمپل ہولڈر کو مضبوط ریلوں یا بولٹ سے مضبوط کیا جا سکتا ہے۔ 100 کلوگرام سے زیادہ بوجھ کے لیے، چیمبر کے فریم کو اضافی سپورٹ ریبس اور بیس فریموں سے ساختی طور پر مضبوط کیا جا سکتا ہے۔

Q4: جانچ کے دوران دھول کے اخراج کو کیسے روکا جاتا ہے؟
چیمبر ایک مقعر-ڈور ڈیزائن کا استعمال کرتا ہے جس میں ڈبل سیلنگ سٹرپس کے ساتھ ایک برقی مقناطیسی دروازے کے تالے کے ساتھ مل کر یہ یقینی بنایا جاتا ہے کہ آپریشن کے دوران دھول کا ماحول مکمل طور پر بند رہے۔

جدید الیکٹرانک آلات، آٹوموٹیو پرزوں اور بیرونی آلات کی وشوسنییتا کو یقینی بنانے کے لیے ڈسٹ انگریس ٹیسٹنگ ضروری ہے۔ IEC 60529, ISO 20653, اور IEC 60068-2-68 کے مطابق اعلی-ارتکاز والے دھول کے ماحول کو درست طریقے سے دوبارہ تیار کر کے، LIB IP6X ڈسٹ ٹیسٹ چیمبر مینوفیکچررز کو مارکیٹ ریلیز سے پہلے مصنوعات کی پائیداری کی تصدیق کرنے کی اجازت دیتا ہے۔

رابطہ کریں۔ ایل آئی بی انڈسٹرییہ جاننے کے لیے کہ ہمارا IP6X ڈسٹ ٹیسٹ چیمبر آپ کی ماحولیاتی جانچ کی درستگی اور کارکردگی کو کیسے بہتر بنا سکتا ہے۔
